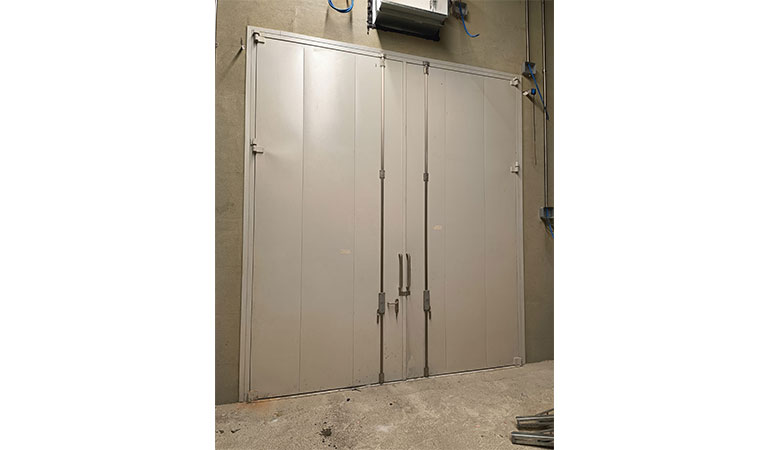

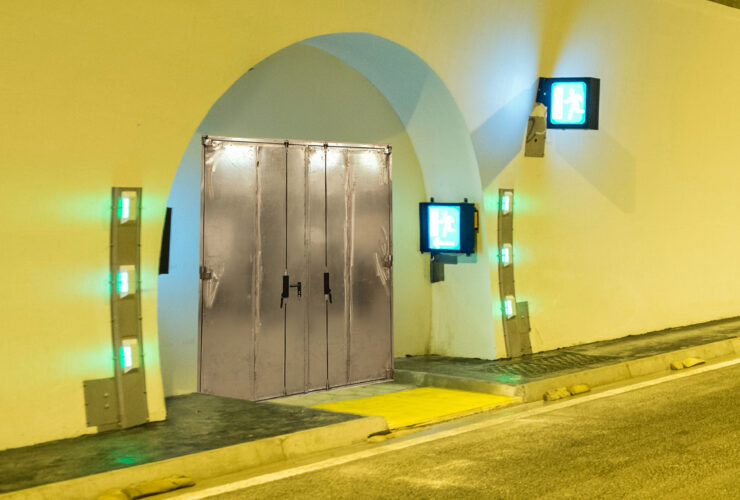

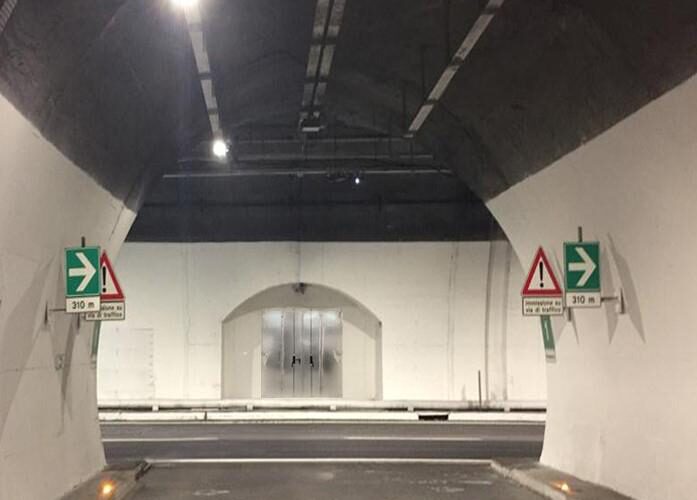

EI2 120 – PORTE COUPE-FEU « ROTOR » EN ACIER INOXYDABLE POUR « TUNNEL D’AUTOROUTE »

Fael Security

Etanchéité à la fumée « Sa » – Résistance au vent « Classe 5 » – Marquage CE pour usage « extérieur » Acier inoxydable AISI 304

EI2 120 porte coupe-feu à grandes dimensions nommée « ROTOR » à un et deux vantaux (Résistance au feu certifiée selon EN 1634-1) – Marquage CE EN 16034:2014

Etanchéité à la fumée « Sa » – Résistance au vent « Classe 5 » – Marquage CE pour usage « Extérieur » Transmission thermique 1,29 W/m2 K

Composée de:

Cadre en profilé 30/10 en acier inoxydable AISI 304, plié à la presse avec une grande résistance pour être fixé sur une structure rigide ou flexible, capable de supporter des charges radiales élevées.

Vantail réalisé en modules de tôle d’acier laminé à déformation programmée, en acier inoxydable AISI 304, épaisseur 12/10, avec pack isolant solidaire de la porte et résistant aux températures élevées, épaisseur totale 80 mm.

Baguettes latérales d’étanchéité, deux par vantail, aptes à garantir l’étanchéité, la solidité et la stabilité du système vantail/cadre.

Joints thermo-expansifs sur les côtés verticaux du cadre et sur le côté horizontal supérieur, sur les embouts inférieurs des vantaux et sur la feuillure centrale (dans le vantail double).

Joints d’étanchéité à la fumée « Sa » placés sur les côtés verticaux du cadre et sur le côté horizontal supérieur et en correspondance avec la feuillure centrale (dans le vantail double).

Des charnières n° 03 pour chaque vantail, en acier inoxydable, rectifiées pour supporter des charges radiales importantes.

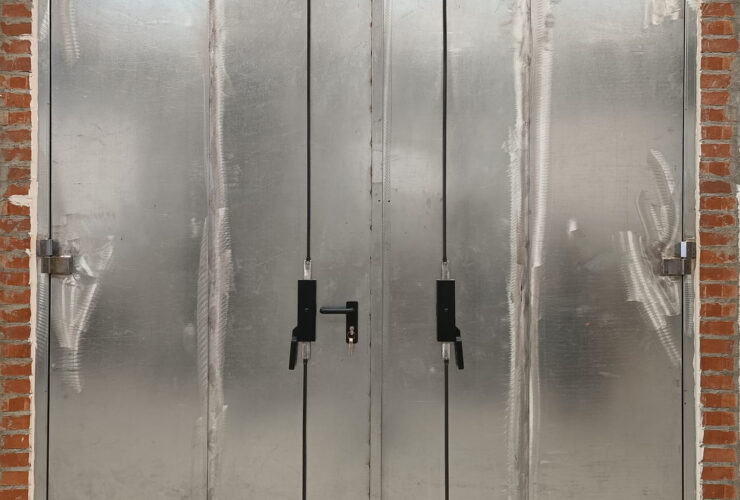

Couple de tringles crémones en acier INOX pour le verrouillage des vantaux.

Plaque signalétique en acier INOX avec les données d’identification de la porte.

Finition en acier inoxydable AISI 304.ù

Peinture : polyester mat texturé pour usage extérieur RAL 7035.

Installation sur support rigide ou flexible (EN 1363-1).

Mouvement manuel du vantail en présence d’un homme.

CARACTÉRISTIQUES :

  • Résistance au feu EI2 120 (EN 1634-1)
  • Marquage CE
  • Déclaration DoP
  • Etanchéité aux fumées Sa (EN 1634-3)
  • Marquage CE pour usage externe (EN 14351-1)
  • Résistance à la charge du vent Classe 5 (EN 12444-13241)
  • Transmission thermique 1,29 W/m2K (EN 12428-EN 13141)
  • Durabilité C3 (EN 12604-12605) cycles d’ouverture/fermeture
  • Durabilité C5 (peinture)
  • Installation sur support rigide (EN 1363-1)
  • Finition : acier inoxydable AISI 304
  • Essai de cycle de piston : 2000 Pa
  • Peinture polyester mate texturée pour usage extérieur RAL 7035
  • Plaque signalétique en acier INOX avec les données d’identification de la porte
