Portone a rotazione di grandi dimensioni “Rotor” EI 120 ad 1 battente – CE

Fael Security

Portone a rotazione di grandi dimensioni “Rotor” EI 120 ad 1 battente – CE

Portone tagliafuoco a battente EI2 120 di grandi dimensioni denominato “ROTOR” ad una e a due ante (Resistenza al fuoco certificata in base alla norma EN 1634-1) – Marcatura CE EN 16034:2014

Costituito da:

Telaio in profilato d’acciaio 20/10 pressopiegato di elevata robustezza da fissare su struttura rigida o su struttura flessibile, atto a supportare elevati carichi radiali.

Anta realizzata con moduli di lamiera d’acciaio accoppiati a deformabilità programmata, con pacco coibente solidale all’anta e resistente alle alte temperature e rostri di tenuta.

Guarnizioni termoespandenti poste sui lati verticali del telaio e sul lato superiore orizzontale, sulle testate inferiori delle ante e in corrispondenza della battuta centrale (nella doppia anta).

Guarnizioni di tenuta fumi freddi “Sa” (Opzionale) poste sui lati verticali del telaio e sul lato superiore orizzontale ed in corrispondenza della battuta centrale (nella doppia anta).

Cerniere n. 2 per ogni anta, rettificate per supportare carichi radiali di grande entità.

Coppia maniglia nera su placca con anima in acciaio sagomata a “U” anti appiglio certificato secondo DIN 18273.

Chiudiporta aereo a compasso finitura argento installato su contropiastra.

Serratura tagliafuoco ad infilare con scrocco e catenaccio.

Doppio cilindro profilo europeo con tre chiavi in dotazione.

Targhetta identificativa in metallo riportante i dati identificativi del portone.

Controserratura “Flush-bolt” per l’auto bloccaggio dell’anta passiva in alto ed in basso.

Regolatore per la corretta di chiusura delle ante marcato CE secondo EN 115.

Verniciatura a polveri epossidiche goffrate RAL 7035 (altri RAL su richiesta).

Installazione: su supporto rigido o su supporto flessibile (EN 1363-1).



OPZIONALE:

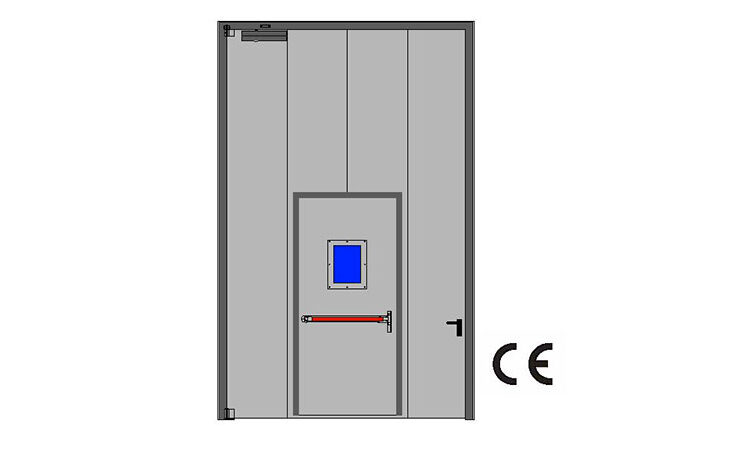

  • Inserimento di porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm.
  • Inserimento di doppia porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm (per porta a doppia anta).
  • Inserimento di visiva Ei120 dim. max LxH = 300×400 mm.
  • Applicazione di maniglione antipanico Push-bar su porta pedonale.
  • Tenuta ai Fumi Sa (UNI EN 1634-3)
  • Marcatura CE per uso esterno (EN 14351-1)
  • Finitura in Acciaio INOX AISI 304



CONFORME ALLE NORMATIVE UNI EN 16034:2014 e 13241:2016
MARCATO CE – DICHIARAZIONE DI PRESTAZIONE (Dop)
RESISTENZA AL FUOCO EN 1634-1 EI2 120
RESISTENZA AL VENTO EN 12444-13241 5
VALORE DI TRASMITTANZA TERMICA EN 12428-EN13141 1,29 W/m2 K
ASPETTI MECCANICI EN 13241 PASSA
TENUTA AI FUMI “Sa” EN 1634-3 Sa
DURABILITA’ EN 12604-12605 C3
