ROTOR EI₂ 120
2 battenti — Sa e S200

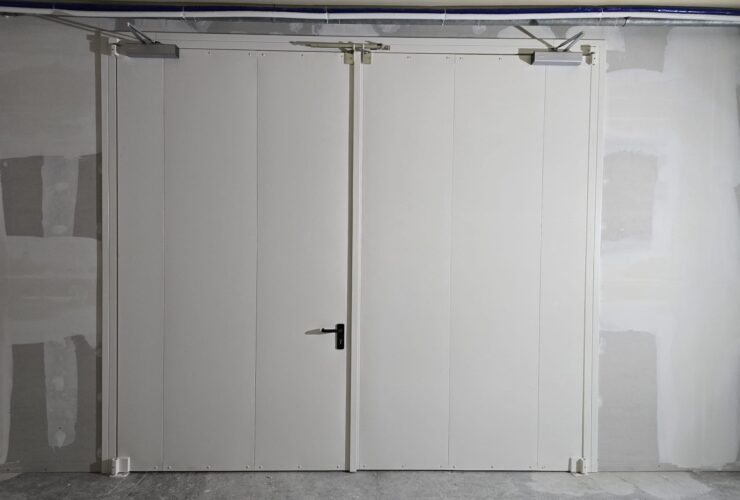

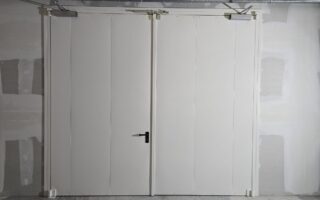

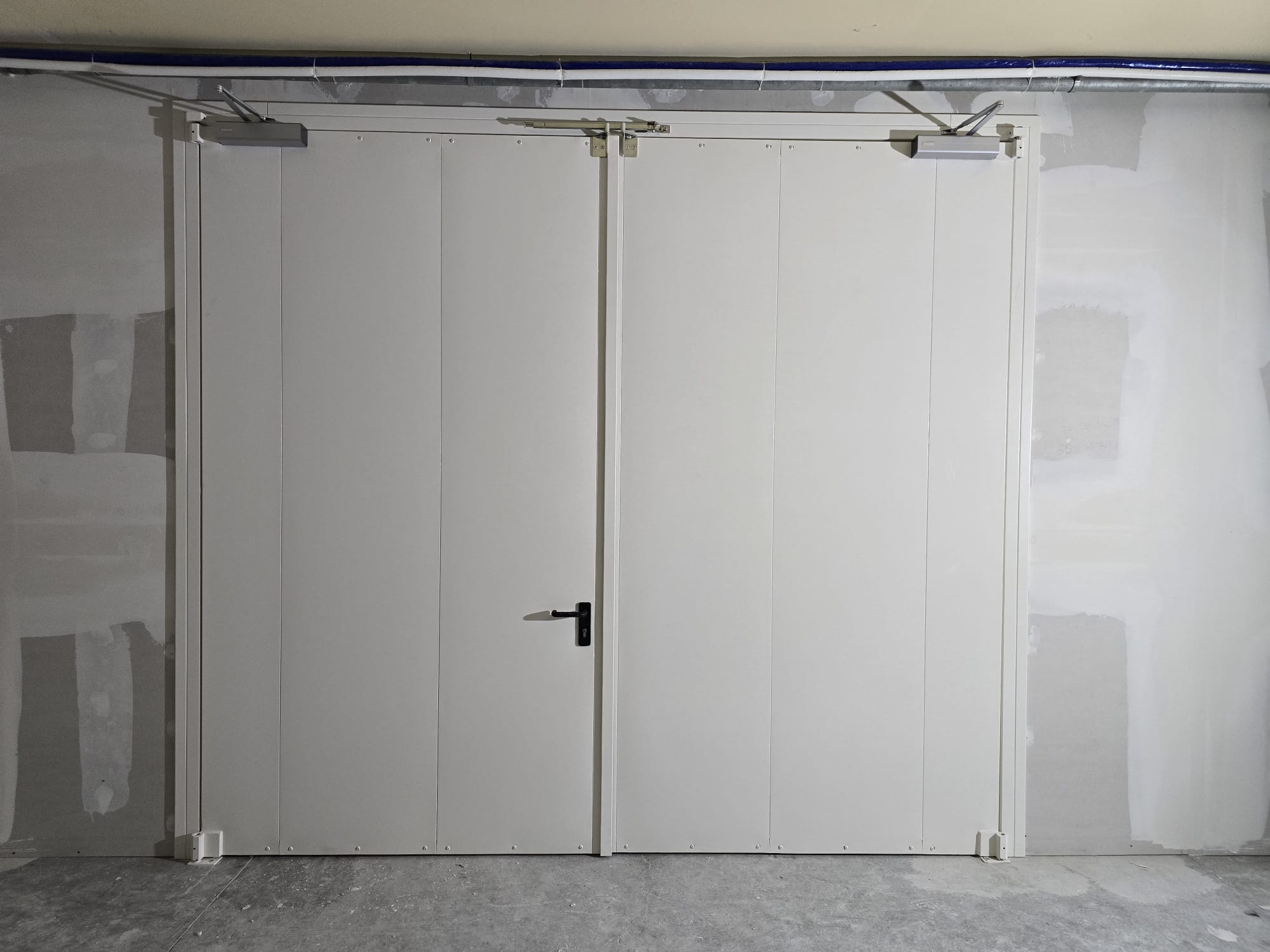

Portone a rotazione di grandi dimensioni ROTOR a due battenti, con resistenza al fuoco certificata secondo EN 1634-1, marcatura CE EN 16034:2014 e tenuta ai fumi Sa e S200.
ROTOR — grandi dimensioni
Portone tagliafuoco a battente EI₂ 120 di grandi dimensioni denominato ROTOR. Questa pagina è dedicata alla configurazione a due battenti con tenuta ai fumi Sa e S200.
Telaio in acciaio pressopiegato, anta realizzata con moduli di lamiera d’acciaio e pacco coibente solidale all’anta. Installazione su supporto rigido o flessibile secondo EN 1363-1.
La gamma comprende configurazioni ad una e a due ante. Gli accessori relativi all’anta passiva e alla battuta centrale si riferiscono alla configurazione a due ante.
Marcatura CE
EN 16034:2014 — EN 13241:2016
Tenuta ai fumi Sa e S200
Caratteristiche tecniche
| Componente | Descrizione tecnica |
|---|---|
| Telaio | in profilato d’acciaio 20/10 pressopiegato di elevata robustezza da fissare su struttura rigida o su struttura flessibile, atto a supportare elevati carichi radiali. |
| Anta | realizzata con moduli di lamiera d’acciaio accoppiati a deformabilità programmata, con pacco coibente solidale all’anta e resistente alle alte temperature e rostri di tenuta. |
| Guarnizioni | termoespandenti poste sui lati verticali del telaio e sul lato superiore orizzontale, sulle testate inferiori delle ante e in corrispondenza della battuta centrale (nella doppia anta). |
| Guarnizioni | di tenuta fumi freddi “Sa” (Opzionale) poste sui lati verticali del telaio e sul lato superiore orizzontale ed in corrispondenza della battuta centrale (nella doppia anta). |
| Cerniere | n. 2 per ogni anta, rettificate per supportare carichi radiali di grande entità. |
| Coppia maniglia | nera su placca con anima in acciaio sagomata a “U” anti appiglio certificato secondo DIN 18273. |
| Chiudiporta | aereo a compasso finitura argento installato su contropiastra. |
| Serratura | tagliafuoco ad infilare con scrocco e catenaccio. |
| Doppio cilindro | profilo europeo con tre chiavi in dotazione. |
| Targhetta | identificativa in metallo riportante i dati identificativi del portone. |
| Controserratura | “Flush-bolt” per l’auto bloccaggio dell’anta passiva in alto ed in basso. |
| Regolatore | per la corretta di chiusura delle ante marcato CE secondo EN 115. |
| Verniciatura | a polveri epossidiche goffrate RAL 7035 (altri RAL su richiesta). |
| Installazione | : su supporto rigido o su supporto flessibile (EN 1363-1). |
Opzioni e accessori

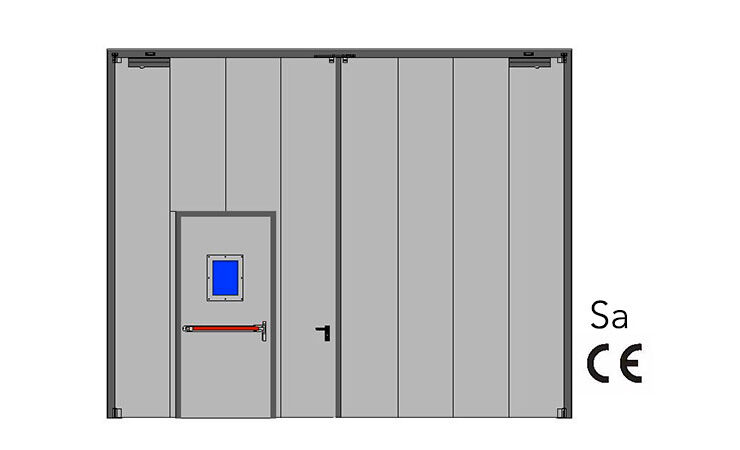

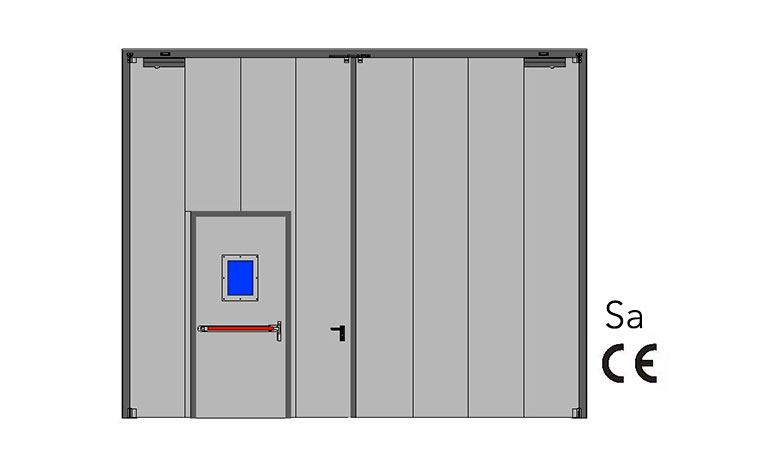

- Inserimento di porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm.
- Inserimento di doppia porta pedonale ad un’anta dim. max passaggio LxH = 1210×2150 mm (per porta a doppia anta).
- Inserimento di visiva Ei120 dim. max LxH = 300×400 mm.
- Applicazione di maniglione antipanico Push-bar su porta pedonale.
- Tenuta ai Fumi Sa (UNI EN 1634-3)
- Tenuta ai Fumi S200 (UNI EN 1634-3)
- Marcatura CE per uso esterno (EN 14351-1)
- Finitura in Acciaio INOX AISI 304
Prestazioni dichiarate
Conforme alle normative UNI EN 16034:2014 e 13241:2016. Marcato CE — Dichiarazione di prestazione (DoP).
| Prestazione | Norma riportata | Valore |
|---|---|---|
| RESISTENZA AL FUOCO | EN 1634-1 | EI2 120 |
| RESISTENZA AL VENTO | EN 12444-13241 | 5 |
| ASPETTI MECCANICI | EN 13241 | PASSA |
| TRASMITTANZA TERMICA | EN 12428-EN13141 | 1,29 W/m2 K |
| TENUTA AI FUMI “Sa” | EN 1634-3 | Sa |
| TENUTA AI FUMI “S200” | EN 1634-3 | S200 |
| DURABILITA’ | EN 12604-12605 | C3 |
Schede tecniche
Scheda tecnica — ROTOR simmetrico Sa
ROTOR EI₂ 120 — 2 battenti — tenuta fumi
Scheda tecnica — ROTOR simmetrico con pedonale Sa
ROTOR EI₂ 120 — 2 battenti — tenuta fumi
Scheda tecnica — ROTOR asimmetrico con pedonale Sa
ROTOR EI₂ 120 — 2 battenti — tenuta fumi
Il prodotto in immagini
FAQ — ROTOR EI₂ 120
Richiedi un preventivo
I nostri tecnici sono a disposizione per definire la soluzione più adatta alle tue esigenze.
Includi nella richiesta: dimensioni del vano, tipologia di struttura, necessità di tenuta fumi, colore e tempi di consegna.
